音頻變壓器是工作在音頻范圍內的，它的工作范圍一般從10-20000Hz，在無線電通信、廣播電視、自動控制中作為電壓放大、功率輸出等電路的重要元件。那么在制作音頻變壓器時使用的鐵芯是環型的好還是E型的好呢?

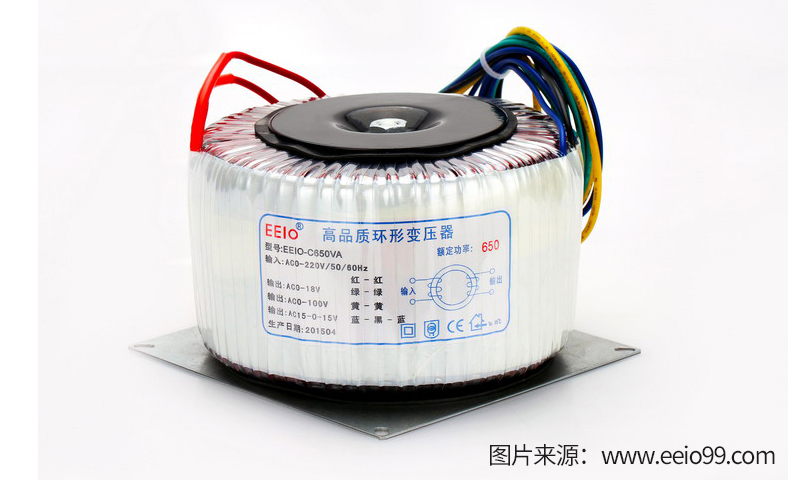

環形鐵芯是由不間斷的連續有取向硅鋼片(片厚一般為0.35mm以下)無縫地卷制而成，經退火后會形成高度一致的磁通導向，這就使得鐵心性能優于傳統的疊片式鐵心。線圈均勻地繞在鐵心上，線圈產生的磁力線方向與鐵心磁路幾乎完全重合，由此帶來了電效率高、磁干擾較小等優點。并且環型鐵芯制作的變壓器重量較輕、只要保持鐵心截面積相等，環形變壓器很容易改變鐵心的長、寬、高比例，可以設計出符合要求的外形尺寸，另外環型鐵芯只有中心一個孔，更容易安裝拆卸。

E型硅鋼片又稱殼型或日型硅鋼片，它的主要優點是初、次級線圈共同一個線架，有較高的窗口占空系數(占空系數Km：銅線凈截面積和窗口面積比);硅鋼片對繞組形成保護外殼，使繞組不易受到機械損傷，同時硅鋼片散熱面積大，變壓器磁場發散較少，它的初次級漏感較大，外來磁場干擾也較大，此外，由于繞組平均周長較長，在同樣圈數和鐵芯截面積條件下，E型鐵芯的變壓器所用的銅線也較多。

綜合上述所介紹的，得出的結論是環型鐵芯制作的變壓器比E型鐵芯制作的變壓器更有優勢，所以音頻變壓器更適合使用環型鐵芯繞制。
