詳解環型變壓器上的TB接線端子
返回列表來源：圣元變壓器 發布日期：2017-04-11 17:36 | 分享 加入收藏關注：-
環型變壓器上也會經常使用TB系列接線端子，不管是在接線時亦或是變壓器工作狀況出現異常時只需要通過TB端子上的螺絲將變壓器的引線輕松地固定住或松開，操作簡單易懂，也可以節約時間。

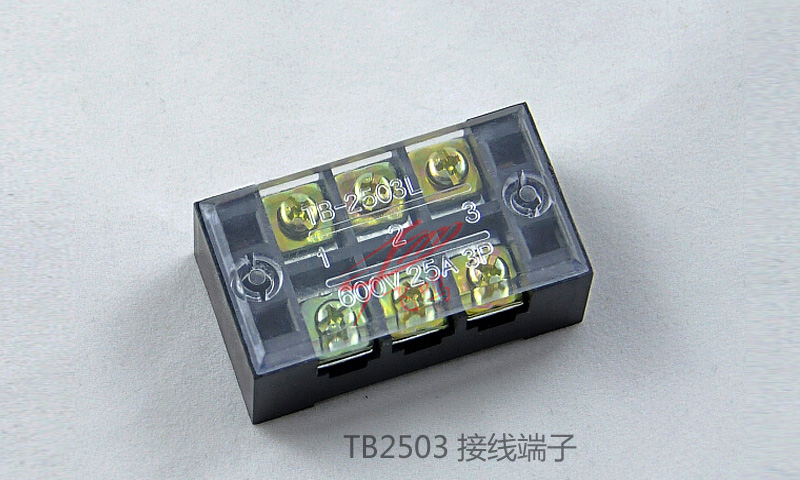

TB端子適用于配電箱等電器設備內，同樣也是為了達到方便接線的效果。一般常用的有TB1503、TB1504、TB2503、TB2504等等，TB指代號，表示一個系列，該端子允許通過的額定最大電壓均為600V，另外端子的選用是根據變壓器的電流大小和引線來決定。例如上圖中的TB2503端子表示該端子所能通過的電流為25A，極數為3(通俗點來說就是端子上每一排有3個螺絲)，引線最大可接美規14號引線(14號美規引線耐流20A，12號美規引線耐流30A)。

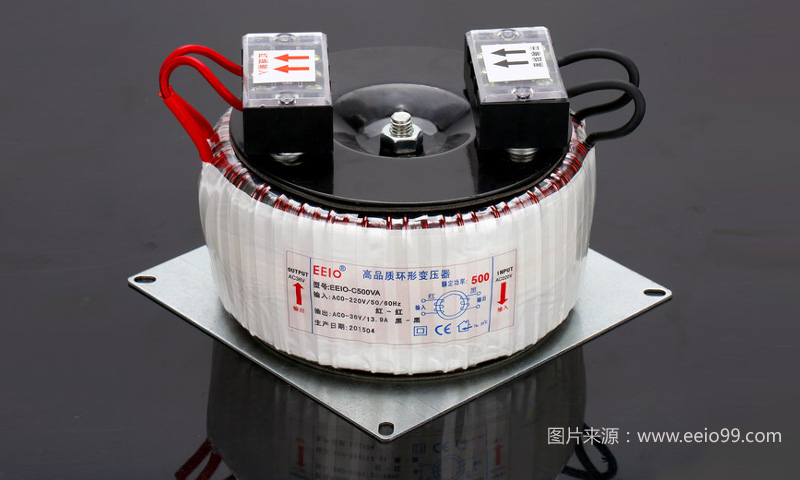

細心的人會發現TB端子上有一個透明的防護罩，上面貼有標識注明變壓器的輸入、輸出端及引線顏色，這樣的話可減少接錯線的可能，一定程度上提高了變壓器使用的安全性，此外在接好變壓器引線時將防護罩固定在其上面，也能避免一不小心觸電。
