電源變壓器廣泛應用于家庭、辦公、商業等各種場所中。電源變壓器內部一般設置有環形變壓器。現有的環形變壓器一般并不設置有短路保護器，一旦環形變壓器遭受突發短路時，高低壓側都將受很大的短路電流，因短路產生的過大電流會對環形變壓器及其負載造成損壞。因此，如何實現一種具有短路保護功能，且短路保護及時迅速，結構簡單合理的電源變壓器是業內亟待解決的技術問題。

本實用新型的主要目的是提供一種具有短路保護功能的電源變壓器，旨在實現一種具有短路保護功能，且短路保護及時迅速，結構簡單合理的電源變壓器。

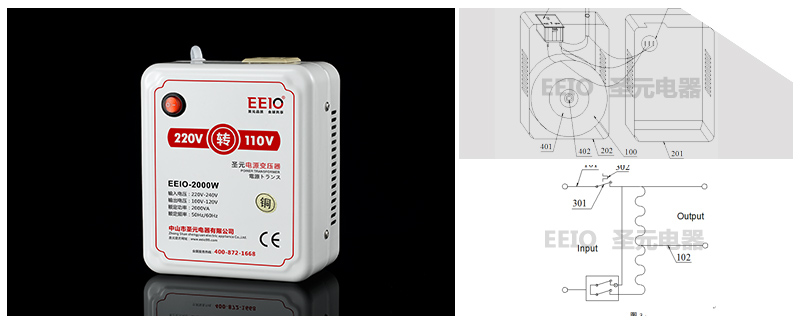

本實用新型提出一種具有短路保護功能的電源變壓器，包括殼體、設于殼體內部并帶有輸入端引線與輸出端引線的環形變壓器、與輸入端引線電連接的插頭、嵌設于殼體上并與輸出端引線電連接的插座、設于殼體上的控制開關;環形變壓器通過固定結構安固于殼體內，固定結構包括固設于下殼內底部并墊設于環形變壓器下端面的具有絕緣及緩沖作用的下膠墊、固設于環形變壓器上端面上的具有絕緣及緩沖作用的上膠墊，還包括可把上膠墊、環形變壓器、下膠墊壓固鎖緊并固定到下殼上的壓固連接件;環形變壓器包括鐵芯、初級繞組、次級繞組、輸入端引線、輸出端引線，還包括串聯于輸入端引線上且可在發生短路時使環形變壓器斷路從而起到保護作用的短路保護器;短路保護器包括通過觸點電連接于輸入端引線上的受熱升溫及自身發熱升溫時可發生變形并脫離開觸點從而具有短路保護的開關功能的高阻值金屬件，發生短路時過大的電流使高阻值的金屬件受熱升溫及自身快速發熱升溫而變形從而脫離開觸點使輸入端引線發生斷路進而使環形變壓器快速轉換為斷路狀態;金屬件兩端并聯有在金屬件斷路時啟動工作并在金屬件通電時停止工作的工作時可發熱從而有效防止金屬件在短路時反復工作的PTC器件，斷路時PTC器件啟動工作并發熱，發出的熱量傳遞到金屬件上并使金屬件受熱升溫而變形從而使金屬件保持變形及斷路狀態，直到故障解除而再次通電時PTC器件停止工作，使金屬件自然降溫而恢復原形并與觸點通電從而使環形變壓器繼續正常工作。

PS：此文為本公司技術專利文章，請勿轉載，盜用必究。
