變壓器按工作頻率的不同，可以分為低頻變壓器、中頻變壓器和高頻變壓器。

(1) 低頻變壓器

低頻變壓器是指用在低頻電路中的變壓器，工作頻率為0～400Hz左右。如：市電降壓變壓器，工頻變壓器等都屬于這一類，低頻變壓器的鐵芯一般采用硅鋼片，常見的鐵芯形狀有E形、C形和環形。

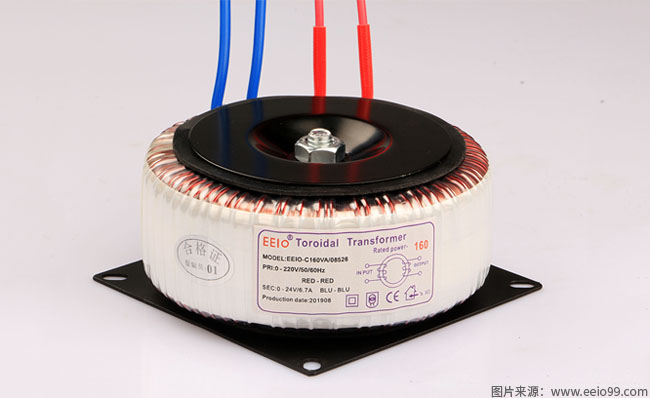

低頻變壓器有升降壓、安全隔離等作用，一般我們國家的電網變壓器、一些對高頻干擾敏感的電器設備，所采用的變壓器就是低頻變壓器。由于低頻環形變壓器無高頻干擾，效率高，方便安裝等優點，在一些高品質的功放機中，常采用環形變壓器。

音頻變壓器用在音頻信號處理電路中，如收音機、錄音機的音頻放大電路常用音頻變壓器來傳輸信號。當在兩個電路之間加接音頻變壓器后，音頻變壓器可以將前級電路的信號最大程度傳送到后級電路。

(2) 中頻變壓器

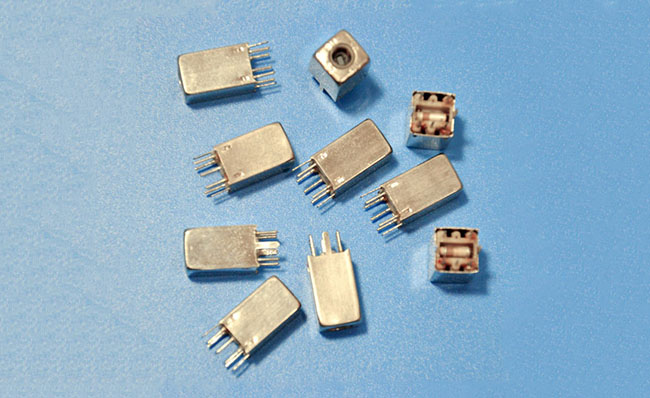

中頻變壓器是指用在中頻電路中的變壓器，工作頻率為1000Hz～8000Hz左右。無線電設備采用的中頻變壓器又稱為中周，中周是將一、二次繞組在尼龍支架(內部裝有磁芯)上，并用金屬屏蔽罩封裝起來而構成的。

中頻變壓器常用在收音機和電視機等無線電設備中，主要用來選頻(即從眾多頻率的信號中選出需要的頻率信號)，調節磁芯在繞組中的位置可以改變一、二次繞組的電感量，就能選取不同頻率的信號。

(3) 高頻變壓器

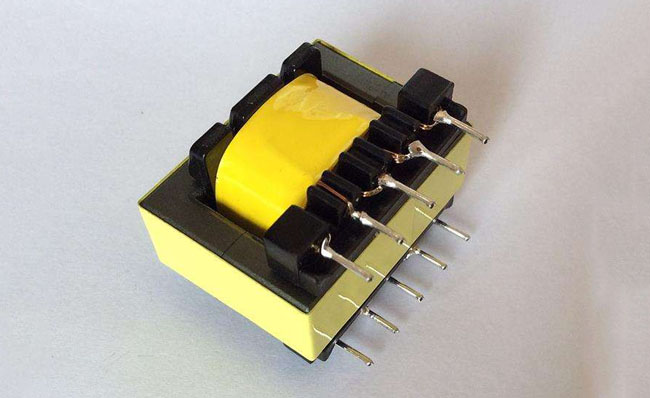

高頻變壓器是指用在高頻電路中的變壓器，工作頻率為10KHz～200KHz左右。高頻變壓器一般采用鐵氧體磁芯或者空心，其中采用鐵氧體磁芯的更為多見。最常見的高頻變壓器是收音機的磁性天線，以及高頻開關電源變壓器，均屬于高頻變壓器。

開關電源變壓器和開關管一起構成一個自激(或他激)式的間歇振蕩器,從而把輸入交流整流成直流，把直流電壓調制成一個高頻脈沖電壓，起到能量傳遞和轉換作用。在反激式電路中, 當開關管導通時,變壓器把電能轉換成磁場能儲存起來,當開關管截止時則釋放出來;在正激式電路中,當開關管導通時,輸入電壓直接向負載供給并把能量儲存在儲能電感中，當開關管截止時,再由儲能電感進行續流向負載傳遞，把輸入的直流電壓轉換成所需的各種低壓。
