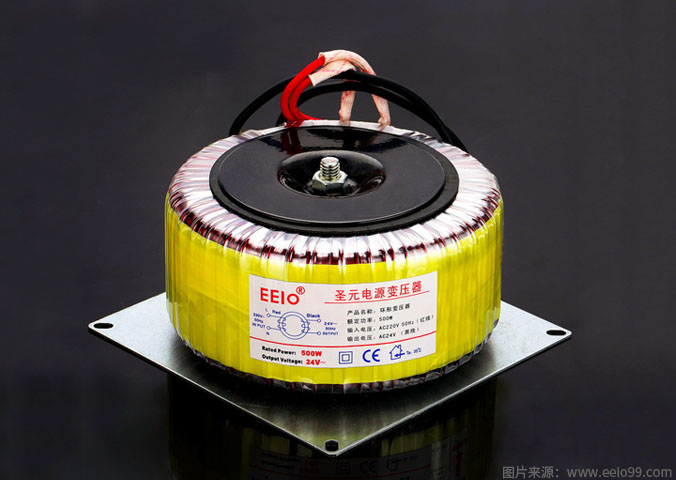

電源變壓器在生活中被廣泛運用，通過了解電源變壓器絕緣性能、線圈通斷、空載電流的檢測，有助于大家判斷電源變壓器是否存在故障。

【絕緣性能的檢測】

用兆歐表(若無兆歐表，則可用指針式萬用表的R×10k檔)分別測量電源變壓器鐵芯與初級、初級與各次級、鐵芯與各次級、靜電屏蔽層與初次級、次級各繞組間的電阻值，阻值應大于100MΩ或指針表在無窮大處不動，否則，則說明電源變壓器絕緣性能不良。

電源變壓器各繞組之間及繞組和鐵芯之間的絕緣電阻可用500V或1000V兆歐表(搖表)測量，可根據不同的電源變壓器選擇不同的搖表。一般電源變壓器的扼流圈應選用1000V搖表，其絕緣阻值應不小于1000MΩ;晶體管輸入變壓器和輸出變壓器用500V搖表，其絕緣電阻應不小于100 MΩ。若無搖表，也可用萬用表的R×10k檔，測量時，表頭指針不動(相當于電阻為無窮大)。

【線圈通/斷的檢測】

將萬用表置于R×1檔檢測線圈繞組兩個接線端子之間的電阻值，若某個繞組的電阻值為無窮大，則說明該繞組有斷路性故障，正常兩端的阻值在幾歐姆到十幾歐姆左右。如果電源變壓器發生短路性故障后主要表現是發熱嚴重和次級繞組輸出電壓失常。通常，線圈內部匝間短路點越多，短路電流就越大。當短路嚴重時，電源變壓器在空載加電幾十秒之內便會迅速發熱，用手觸摸鐵芯會有燙手的感覺，此時不用測量空載電流便可斷定電源變壓器有短路的存在。

【空載電流的檢測】

將次級繞組全部開路，把萬用表置于交流電流檔(通常500mA檔即可)，并串入初級繞組中。當初級繞組的插頭插入220V交流市電在不接任何輸出負載時，萬用表顯示的電流值便是空載電流值。此值不應大于電源變壓器滿載電流的10%~20%，如果超出太多，則說明電源變壓器有短路性故障。

檢測電源變壓器的時候，也可以通過觀察電源變壓器的外貌來檢查其是否有明顯的異常，如線圈引線是否斷裂、破皮，絕緣材料是否有燒焦痕跡，鐵芯緊固螺釘是否有松動，硅鋼片有無銹蝕，繞組線圈是否外露等。
